华为E6616 TMB3SL16S单板工作原理和信号流

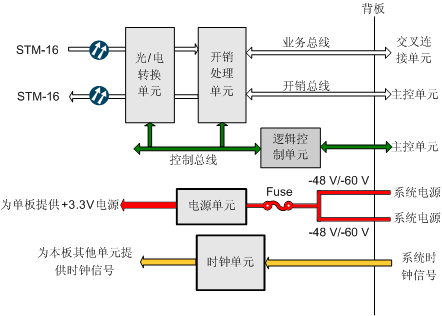

TMB3SL16S单板原理框图

华为E6616 TMB3SL16S单板在接收方向的信号流，注：单板由光电转换模块、开销处理单元、逻辑控制单元和时钟单元组成。

步骤	功能单元	处理流程
1	光/电转换单元	再生STM-16光信号检测R_LOS告警转换成STM-16逻辑电平信号
2	开销处理单元	时钟数据恢复帧同步并检测R_LOS、R_LOF告警解扰校验B1、B2字节并产生相应的告警和性能事件检测K2字节的bit6～bit8以及M1字节并产生相应的告警和性能事件检测S1字节中同步质量等级信息的变化，并上报给主控单元提取公务字节、辅助通道字节（F1、SERIAL等字节）、DCC和K字节，组成1路2M开销信号开销传送给主控单元 AU指针调整并产生相应的性能事件检测高阶通道开销，并产生相应的告警和性能事件将指针指示信号和VC-4信号送入交叉连接单元

步骤	功能单元	处理流程
1	开销处理单元	接收交叉连接单元的VC-4信号和指针指示信号设置高阶通道开销设置AU指针设置复用段开销字节设置再生段开销字节加扰
2	光/电转换单元	将逻辑电平信号转换为光信号

单板由主控单元的CPU直接控制。CPU通过控制总线将配置、查询命令下发到单板内的各个单元；各单元上报的命令响应，告警、性能等事件也都通过控制总线上报到CPU。

逻辑控制单元负责译码来自主控板CPU的地址读写信号和加载FPGA软件。

时钟单元从背板控制总线接收系统时钟，并为本单板其他单元提供时钟信号。
