TMK3SL16Q SDH组网场景和MS-OTN组网场景
TMK3SL16Q可以实现接收和发送4路STM-16光信号。
通过本单板，将接收到的光信号经O/E转换后送往交叉侧，同时交叉侧的电信号经E/O转换后发送出去。
应用场景一：MS-OTN组网场景
MS-OTN的应用场景下，SDH单板作为支路板用，需要配合统一线路板使用。
单板支路模式的应用如图1所示。

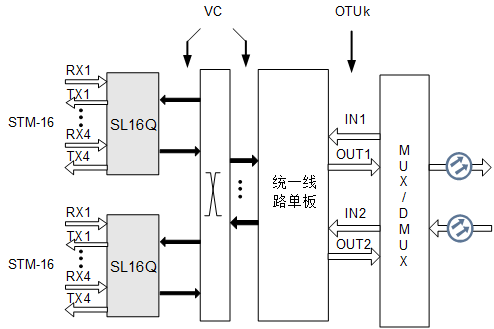

图1 单板在MS-OTN组网下的应用
应用场景二：SDH组网场景
单板线路模式的应用如图2所示，可以在系统中组成环形网或链形网。
图2 单板在SDH组网下的应用
